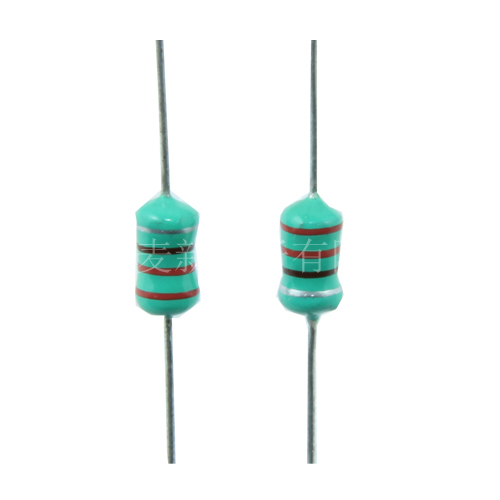

产品名称：MEC系列 产品编号：111113-743 产品型号：色环电感 公司名称：深圳市麦新(MT)电子有限公司
|
点击查看大图 ↑ |
MEC TYPE

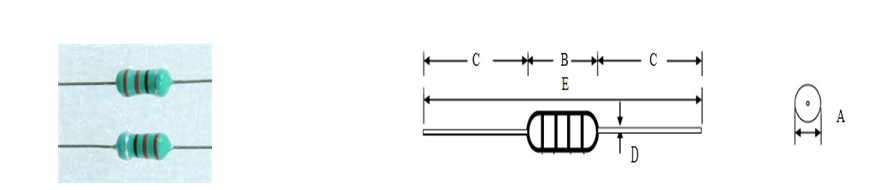

0External dimensions (unit : mm)（外观尺寸)
|
PART NO. |
A(Max) |
B(Max) |
D(Ref) |
D(Max) |
E(Ref) |
|
MEC0204 |
2.5 |
4.6 |
57.4 |
0.45 |
62 |
|
MEC0307 |
3.0 |
7.0 |
55 |
0.5 |
62 |
|
MEC0410 |
4.2 |
9.7 |
52.3 |
0.6 |
62 |
|
MEC0510 |
5.3 |
13 |
49 |
0.65 |
62 |
MEC TYPE
0PART NUMBERING SYSTEM （品名系统）
MEC 0204 - 100 M - C
1 2 3 4 5
1 Series Name 品名 麦新电感料号.
2 Dimensions 尺寸 外围X高度
3 Inductance 电感值 前两位为有效数字,第三位表0的个数, 150:15 uH. 151 :150uH.
4 Tolerance 公差 J: ±5%, K: ±10%, L: ±15%, M: ±20%, P: ±25%, N: ±30%
5 Packing code 包装方式 C: Tape&Reel (卷装) B: In Bulk (散装/袋装)
0FEATURES (特性)
Treated with epoxy resin coating for humidity resistance to ensure long life
Compact and lightweight
Taping type available for automatic inserter
经epoxy resin涂层处理，能抵抗湿度，以确保高寿命
细小和轻
可提供编带包装以供自动装配使用
0APPLICATIONS (用途)
Operating temp range ：-10°C to +85°C.
Rated Voltage ：250VDC
操作温度范围:-10°C至+85°C.
电压：250VDC
Inductance Range 电感值
|
MEC0204 |
|
|
390 |
|
|
|||
|
MEC0307 |
|
|
|
1500 |
|
|||
|
MEC0410 |
|
|
|
4700 |
|
|||
|
MEC0510 |
|
|
|
|
15000 |
|||
0.1（uh） 100 1000 10000 10000
